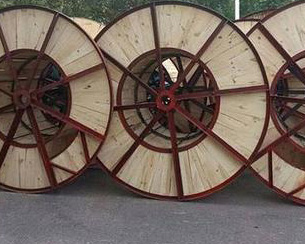

電纜軸盤主要是對電纜進行收卷的器材，一般通過兩塊側板和一個圓柱筒構成，而如今大多是工字盤，其只能繞線，不能直接放線，放線時需要將電纜軸盤套在放線架上進行放線，這種方式需要另外增加放線架，操作和使用都不方便。
而如今一種帶放線功能的結構合理、操作簡單的電纜軸盤，它包括有主軸，主軸采用中空管制作形成，兩端有固定端板，端板呈圓環形，端板的外側壁上固定有加強筋，其中一塊端板的加強筋外側安裝有旋轉手柄，兩塊端板之間的主軸上套裝有繞線筒，繞線筒兩端安裝有限位板，限位板呈圓環形，限位板外徑小于端板的外徑；旋轉手柄一端的限位板與端板之間設有鎖緊組件；鎖緊組件包括有鎖緊螺桿、鎖緊螺套，其中，鎖緊螺桿活動嚙合在端板的邊緣處，鎖緊螺套固定在鎖緊螺桿一側的限位板邊緣處，安裝后的鎖緊螺套與鎖緊螺桿相配合。
采用上述方案后，在繞線時，將鎖緊螺桿與鎖緊螺套嚙合，繞線筒就會隨著主軸一起旋轉進行繞線，放線時，先通過旋轉手柄將電纜軸盤移至需要放線的地方，再將電纜軸盤豎起來，豎起來時旋轉手柄端朝上，再將旋轉鎖緊螺桿與鎖緊螺套分開，即可進行放線，放線時滾珠抵觸在端板上，使繞線筒更方便旋轉
